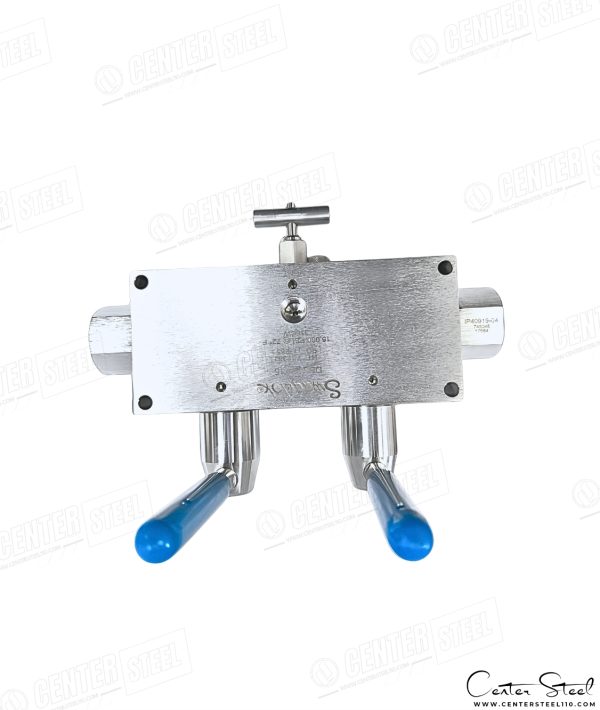

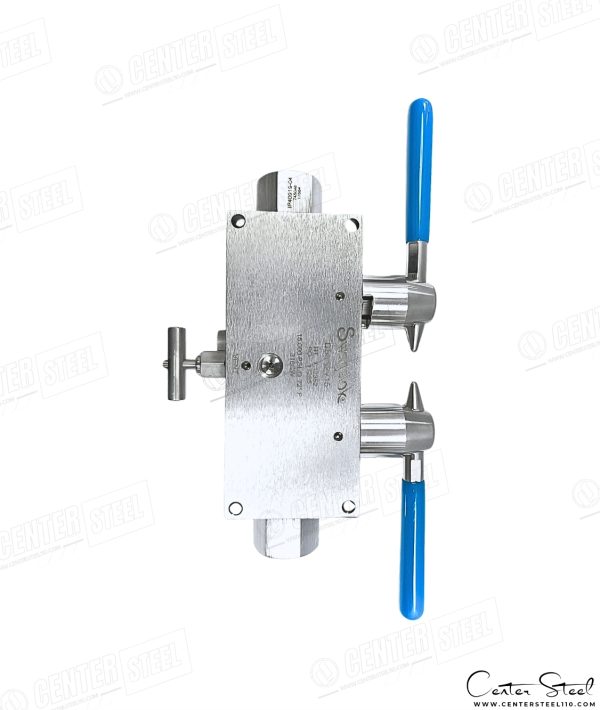

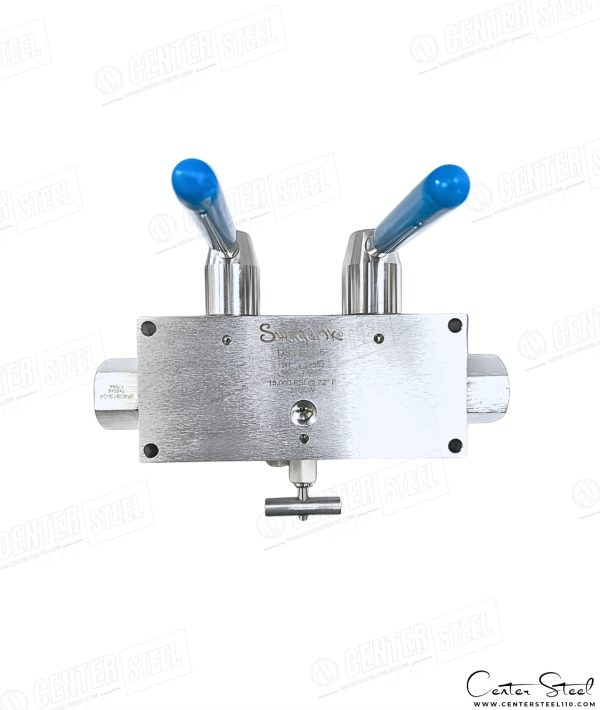

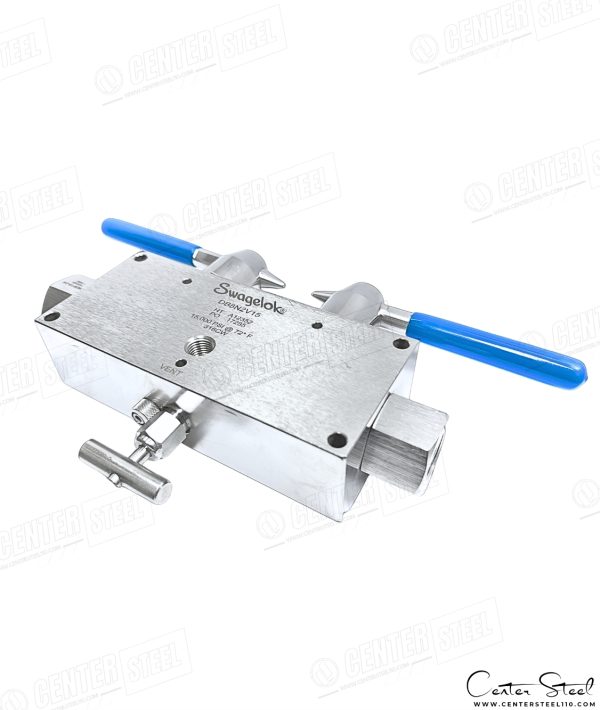

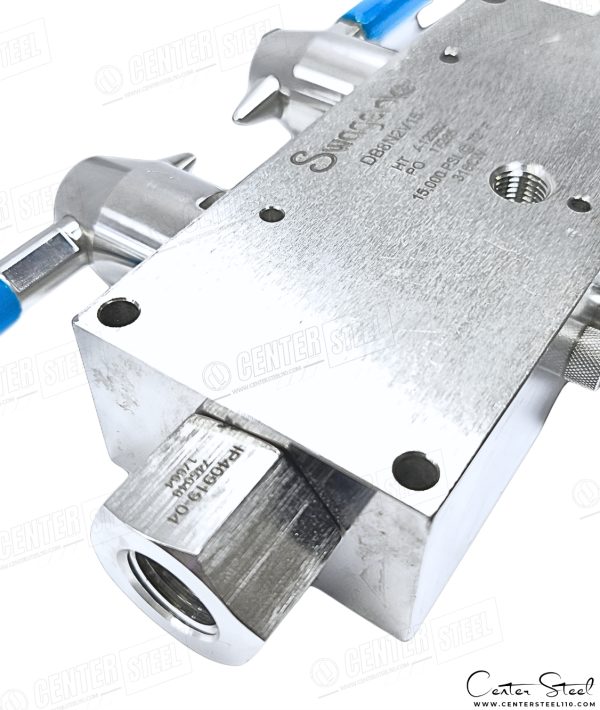

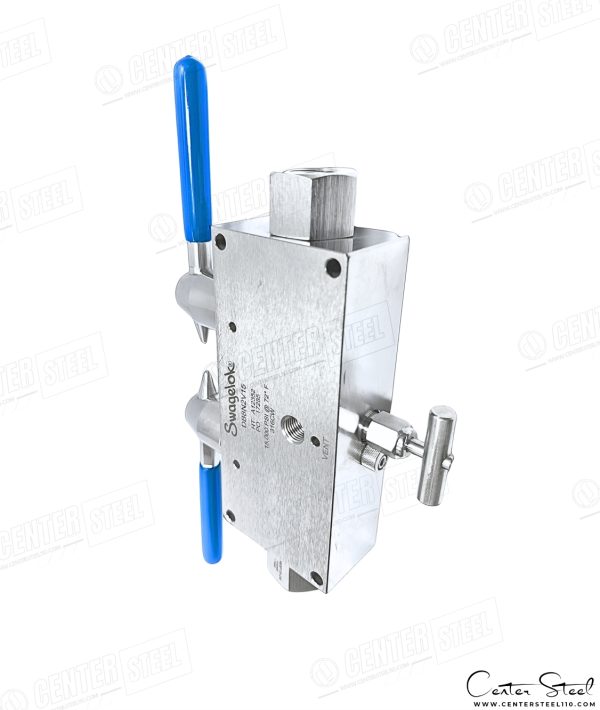

دابل بلاک اند بلید ولو Double Block & Bleed سری IPT از برند Swagelok یکی از ولوهای تخصصی فشار متوسط و فشار بالا برای ایزولاسیون ایمن خطوط فرآیندی و ابزار دقیق است. این سری با طراحی یکپارچه و امکان ایزولاسیون مثبت دوگانه (Double Positive Isolation) و تخلیه کنترلشده فشار (Bleed) را در یک بدنه واحد فراهم میکند و جایگزین مطمئنی برای مونتاژهای چند ولو سنتی محسوب میشود.
ولوهای سری IPT در پیکربندیهای Ball / Needle / Ball و Needle / Needle / Needle تولید میشوند و با استفاده از Trunnion-Style Ball Design و ولو سوزنی با Vee Stem و عملکرد آببندی پایدار و کنترل دقیق Vent را حتی در سیکلهای مکرر فشار تضمین میکنند. این سری برای کاربردهایی با فشار کاری تا 20,000Psig (1378Bar) و دمای کاری تا 250°F (121°C) طراحی شده است.
⚙️ ویژگیهای کلیدی دابل بلاک اند بلید ولو سری IPT
- ارائه در دو آرایش اصلی:
- Double Block & Bleed
- Ball / Needle / Ball
- Needle / Needle / Needle
- Single Block & Bleed (در برخی کانفیگها)
- Double Block & Bleed
- ایجاد ایزولاسیون مثبت دوگانه مطابق الزامات ایمنی صنعتی
- Trunnion-Style Ball برای افزایش عمر سیت و آببندی پایدار
- ولو سوزنی با Vee Stem جهت کنترل دقیق پورت تخلیه
- مناسب سرویسهای Sour Gas و مطابق NACE MR0175 / ISO 15156
- کاهش تعداد اتصالات و نقاط بالقوه نشتی
- تنوع کامل در سایز و نوع اتصالات فشار متوسط و فشار بالا
- تست کامل کارخانهای Shell و Seat بدون نشتی مرئی
📊 مشخصات فنی دابل بلاک اند بلید ولو سری IPT
| ویژگی | مقدار / توضیحات |
|---|---|
| سری (Series) | Block & Bleed Valves IPT Series |
فشارکاری (Working Pressure)
| 20,000Psig (1378 bar)@100°F |
دمای کاری (Working Temp Range) | 17°C ~ 121°C- 0°C ~ 250°C |
نوع طراحی (Design) | Double Block & Bleed Valve Single Block & Bleed Valve trunnion-style ball design |
آرایش ولو (Configuration Valve) | Ball / Needle / Ball نسخه موجود Needle / Needle / Needle |
نوع استم ولو سوزنی (Needle Stem Type) |
|
متریال سیت (Seat Material) | Reinforced PEEK |
متریال پکینگ (Packing Material) | Reinforced PTFE |
| نوع اتصال (End Connections) | FNPT و MP Cone & Thread و HP Cone & Thread و MP Tube Fitting (FK) |
سایز اتصال (Connection Size) | 1/4″ ~ 1″ |
کاربرد (Application) | Instrumentation Process Isolation High Pressure Service |
🌡️ ریتینگ فشار – دما (Pressure–Temperature Rating)
Ball / Needle / Ball و بدنه 316SS با O-Ring FKM
| دما | نوع اتصال | حداکثر فشار کاری |
|---|---|---|
| 0°F ~ 250°F | 1/4″ NPT(F) 1/2″NPT(F) | 15,000Psig (1034Bar) |
| 0°F ~ 250°F | 3/4″NPT(F) 1″NPT(F) | 10,000Psig (689Bar) |
| 0°F ~ 250°F | 1/4″ ~ 3/4″ MP Tube Fitting | 15,000Psig (1034Bar) |
| 0°F ~ 250°F | MP & HP Cone & Thread | 15,000Psig (1034 bar) |
Needle / Needle / Needle و بدنه 316SS
| دما | نوع اتصال | حداکثر فشار کاری |
|---|---|---|
| -40°F ~ 250°F | 1/4″NPT(F) 1/2″NPT(F) | 15,000Psig (1034 bar) |
| -40°F ~ 250°F | 3/4″NPT(F) 1″NPT(F) | 10,000Psig (689 bar) |
| -40°F ~ 250°F | 1/4″ ~ 3/4″ MP Tube Fitting | 20,000Psig (1378 bar) |
| -40°F ~ 250°F | MP & HP Cone & Thread | 20,000Psig (1378 bar) |
فشار کاری مطابق ASME B31.3 تعیین شده و ممکن است بسته به نوع اتصال انتهایی کاهش یابد.
🧩 متریال قطعات داخلی دابل بلاک اند بلید ولو سری IPT
| اجزا | جنس متریال |
|---|---|
| Body | Stainless Steel 316 ASTM A479/A276 |
| Ball | Stainless Steel 316 ASTM A479/276 |
| Seat Seal | Reinforced PEEK |
| Ball Valve Stem | 316 SS (Option: Nitronic 50) |
| Needle Valve Stem | S17400/A564, Type 630 |
| Packing | Reinforced PTFE |
| O-Ring | FKM (Standard) / HNBR / FFKM |
| Seat Spring | 302 Stainless Steel |
| Hardware & Pins | 316 Stainless Steel |
| Lubricant | Hydrocarbon-based & Fluorinated PTFE |
🧪 کاربردهای تخصصی دابل بلاک اند بلید ولو سری IPT
- سیستمهای ابزار دقیق فشار متوسط و فشار بالا
- خطوط تست فشار و پایلوت و پایش و آنالیزر
- سیستمهای نمونهبرداری (Sampling Systems)
- سرویسهای گازی و Sour Gas و سرویس های خورنده
- جایگزین ایمن برای Manifoldهای چند ولو و استفاده از چند شیر
🔧 نکات نصب و نگهداری
- از اعمال گشتاور فراتر از Positive Stop خودداری شود.
- تنظیم دورهای Packing در ولوهای بال توصیه میشود.
- ولوهایی که مدت طولانی بدون سیکل بودهاند ممکن است گشتاور اولیه بالاتری داشته باشند.
- انتخاب صحیح O-Ring و Seat متناسب با دما و سیال الزامی است.
- تست نشتی پس از نصب مطابق دستورالعمل کارخانه انجام شود.
⚠️ نکات تشخیص محصول اصل Swagelok
- حکاکی دقیق لوگو و پارتنامبر روی بدنه
- انطباق کامل کد سفارش با ساختار رسمی IPT
- کیفیت ماشینکاری CNC بدون پلیسه
- متریال 316SS مطابق استانداردهای Swagelok
🧰 توصیه حرفهای
- برای فشارهای بسیار بالا از MP / HP Cone & Thread استفاده شود.
- در سرویسهای خورنده یا حساس، انتخاب صحیح O-Ring (HNBR یا FFKM) اهمیت حیاتی دارد.
- برای ایزولاسیون واقعی و ایمن، پیکربندی Double Block & Bleed توصیه میشود.
- در سیستمهای تست، استفاده از Vee Stem Needle Valve دقت کنترل را افزایش میدهد.
